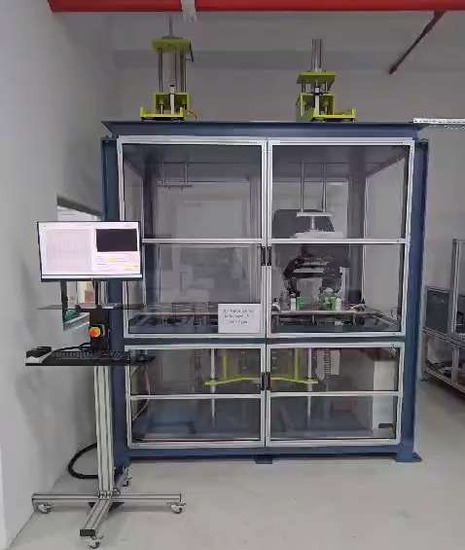

Statik Test Cihazı

ECE R14, R80 ve ilgili FMVSS normları

ile ilgili tekli, 2li, 3lü yada 5li otomotiv koltuklarının 2P yada 3P noktadan bağlantılı M1, M2, M3, plastik yada engelli tipleri, emniyet kemeri, ankraj parçaları ve diğer otomotiv komponentlerinin statik kuvvet dayanım testlerini gerçekleştirmektedir.

Tabla boyutu, 2 ila 10 arasında seçilen hidrolik piston sayısı, çeki, bası yada her ikisi de kuvvet yönü, piston başına 50 kN’a varabilen kuvvet skalası, piston hızları talebe göre belirlenmektedir.

Özellikler

Hassas kuvvet kontrolü
Özgün kuvvet kontrol algoritması, farklı malzeme tiplerinde hedef kuvvete tolerans bandı içinde hızlı ve hassas uyumu sağlamakta ve üstün performans göstermektedir.
Doğru veri kaydı
Kuvvet ve esneme sensör verileri 5ms’de bir (200Hz) 200sn boyunca kaydedilmektedir. Kayıt önce kontrolcü belleğinde saklanmakta, test sonunda otomatik olarak PC ortamına alınmaktadır. Donanımlar arası veri iletişim kesinti riskleri ortadan kaldırılmıştır. Sensör verilerinin 200 Hz’de algılanması ve kaydı, işlem yoğunluğundan etkilenmemektedir.
Tarih bazlı otomatik test klasörü
Test başlangıcında ISO 17025’i desteklemek üzere, her test için tarih bazlı özel bir klasör oluşturulmaktadır. Bu klasörde hedef kuvvet eğrisi, test operatörü, katılımcılar gibi test girdileri, sensör verilerinden oluşan test sonuçları, sensör kalibrasyon değerleri MS Excel dosyaları olarak saklanmaktadır.
Otomatik raporlama
Test sonunda sensör verileri analiz edilerek otomatik rapor hazırlanmakta, email ile yetkililere otomatik iletilmektedir. Bu işlevler, operatör raporlama iş yükünü ve yetkinliğini kolaylaştırmaktadır.
Şifreli sayfalar
Sensör kalibrasyon sayfasına erişim şifre ile korunmuştur.
Akreditasyon ve iş güvenliği
İş güvenliği amaçlı güvenlik çitleri ve otomasyonu önem taşımaktadır. CE normlarına uyumlu tasarım ve üretim, ilgili akreditasyon kuruluşlarınca onaylanabilmektedir. Aparat ölçüleri ve sensör kalibrasyonları, akredite bağımsız laboratuvarlarca doğrulanmaktadır.
Hızlı kamera video
Opsiyonel olarak, yüksek hızlı endüstriyel kameralardan otomatik alınan video görüntüleri, özel analiz sayfasında test grafiği ve sensör verileriyle eşleştirilebilmektedir.
Üçüncü kolon
Hidrolik pistonların bir kısmı, hidrolik ve elektrik hızlı bağlantı donanımı yardımıyla 3üncü bir kolona taşınabilmektedir.
Büyük ekran TV
Test katılımcılarına kolaylık sağlamak üzere, dokunmatik bilgisayar ekranı üzerindeki ekran yazılımı, kablosuz modüllerle uzakta büyük ekran bir TV’ye aktarılabilmektedir.
Hibrit çözümler
Talebe uygun servo kontrollü yada pnömatik eksenli ömür, yorulma yada ECE R17 gibi test cihazları için, aynı tablayı, aynı elektronik ve hidrolik donanımı ortaklaşa kullanabilecek şekilde hibrit çözümler üretilebilmektedir.

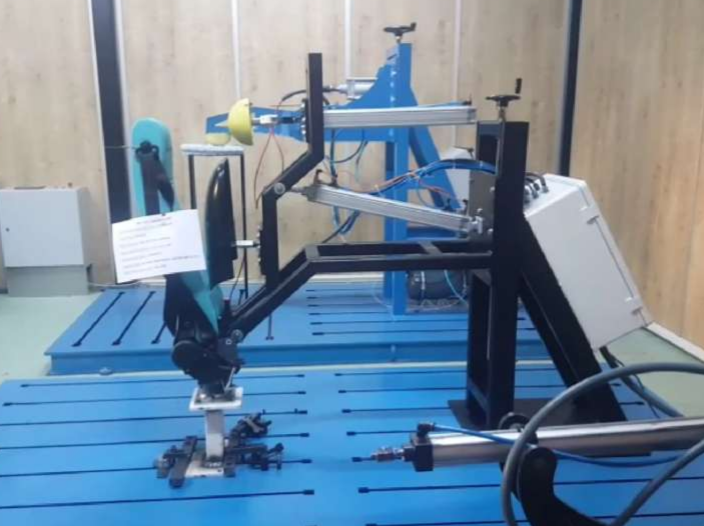

Ömür & Yorulma Test Cihazı

Servo Silindir

hassasiyet ve teknolojisini kullanarak genel amaçlı tüm otomotiv bileşenlerin (koltuk, kolçak, sırtlık, oturak, ayaklık, magazinlik vb) ve endüstriyel ürünlerin ömür, yorulma ve dayanıklılık testi için geliştirilmiştir.

Eksenler aynı anda birbirinden bağımsız, ardışıl yada eşzamanlı senkron olarak çalışabilmektedir. Örneğin ardışıl işlemlerde önce kolçak, daha sonra ayaklık ve sırtlık gibi birbirini izleyen işlemler uygun kuvvet ve konum değerlerine göre test edilebilmektedir. Özel tren koltuğu normları kapsamında 4 eksende eş zamanlı sinusoidal ve mutlak sinosoidal kuvvet uygulaması gerçekten zor olsa da, TMEX tarafından tamamlanmıştır.

Talep üzerine yalnızca tek yada 2 eksenli tasarımlar ile farklı eksen uzunluğu, hızı ve kuvvet ölçeği sunulmaktadır.

Özellikler

Esnek programlama editörü
Veri giriş sayfasında esnek programlama editöründe satır satır program yapılabilmekte, simülasyon sonrası kaydedilebilmektedir. Hedef sayaç değeri, gözle kontrol peryodu ve test bilgisayarına bağlı web kamera üzerinden fotoğraf peryodu girişi yapılabilmektedir.
Farklı sinyal tipleri
Üçgen, trapezoid yada çok segmentli doğrusal sinyallerin dışında sinüsoidal ve mutlak sinusoidal kuvvet ve konum kontrolü gibi çok adımlı programlanabilmektedir.
Hassas veri kaydı
Statik ömür ve dayanım testlerini birlikte gerçekleştiren entegre yapıda tüm sensör verileri, statik kuvvet testlerinde 200 Hz’de sürekli, ömür testlerinde ise çevrimin belirli bir anında her çevrimde kaydedilmekte ve enerji yada iletişim kesintilerinden etkilenmemektedir. Harici ekstensometre, servo konumu dışında test numunesi üzerindeki gerçek deformasyonu ölçmektedir.
Dijital teknolojilere uyum
Gözle kontrol frekansında, kopma, aşırı esneme, elektrik kesintisi, manuel durdurma durumlarında operatörün mobil telefonuna bildirim gönderilmektedir. İzlenebilirlik kaydı tarih ve saat bazında tutulmakta, test sonunda otomatik rapor oluşturulmaktadır. Bütün gerekli verileri içeren ana test sayfası mobil cihazlar ve bilgisayarlardan uzaktan anlık olarak izlenebilmektedir.
Gözle kontrol frekansı
Test başında tek çevrim uygulanmakta ve sistem otomatik olarak tek çevrimde geçen süreyi hesaplamaktadır. Girişi yapılan kontrol frekansına göre, sistem bir sonraki manuel gözle kontrol duruşunun tarihini vermektedir.
İzlenebilirlik
Yazılımda, testin başlama, bitiş, durdurulma tarih, saat ve nedenleri (kopma, manuel durdurma, kontrol frekansında gözlem) yer almaktadır. Bu işlev ile anormali durumunda müdahale süresini iyileştirilmektedir.
Bilgisayar ve mobil cihazlardan izleme
Testin başlatılma ve durdurulma durumları, bir mobil telefon numarasına bildirim olarak gönderilmektedir. Test sayfası ve testin anlık videosu test cihazına bağlı bir kamera aracılığıyla mobil telefonlardan yada herhangi bir bilgisayar izlenebilmektedir.

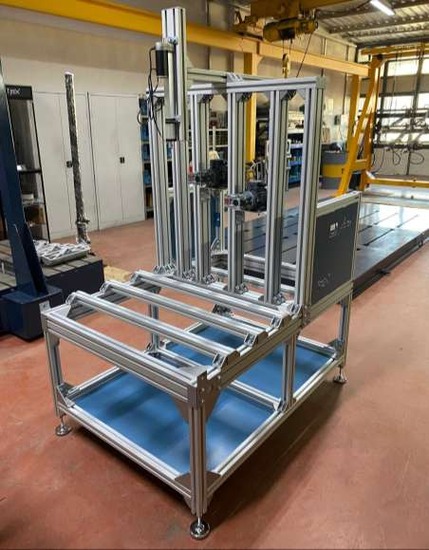

Dijital Eko-Seri Pnömatik

Ömür Test Cihazı

Özel amaçlı ömür ve yorulma test cihazlarında genelde akıllı röleler kullanılmaktadır. Akıllı röle teknolojileri hedef sayaç değeri için maksimum 30 bin civarı bir rakam girişine izin vermektedir. Rakam girişi küçük butonlarla zahmetli yapılabilmektedir. TMEX, yine maliyet avantajı sağlayan dokunmatik ekran ve kontrolcü çözümünü bu modelde uygulamıştır.

Bu çözümde hedef sayaç değerinin yanında, örneğin 50 bin çevrimde bir gibi manuel gözle kontrol frekansı değerlerini milyonlar hanesinde bile giriş yapmaya olanak tanımaktadır.

Özellikler

Standart alüminyum profiller
Ömür ve yorulma testlerinde genelde 1000 N’a kadar kuvvet uygulanmaktadır. Mekanik yapı bu kuvvetlere dayanabilecek standart alüminyum profillerden oluşturulmakta ve farklı testler için kolayca profillerin eklenmesine, yeniden düzenlenmesine izin vermektedir.
Basit ve esnek kullanım
Yazılım arayüzünde hem çekme hem de itme yönünde ve konum bazlı sinyal girişi yapılabilmektedir. Hedef kuvvet basınç şalterleri ile, konum piston sensörleri ile, hız ise kısma valfleri ile ayarlanmaktadır. Dokunmatik ekran yapısı, mobil telefon stilinde ve ekran kaydırma kullanım kolaylığında tasarlanmıştır.
Gözle kontrol frekansı
Test başında tek çevrim uygulanmakta ve sistem otomatik olarak tek çevrimde geçen süreyi hesaplamaktadır. Girişi yapılan kontrol frekansına göre, sistem bir sonraki manuel gözle kontrol duruşunun tarihini vermektedir.
Kopma algılama
Tek çevrimin önceden belirlenen süresinin aşması durumunda, test numunesinde kopma, aşırı esneme otomatik olarak belirlenmekte ve testi durdurmaktadır.
İzlenebilirlik
Yazılımda, testin başlama, bitiş, durdurulma tarih, saat ve nedenleri (kopma, manuel durdurma, kontrol frekansında gözlem) yer almaktadır. Bu işlev ile anormali durumunda müdahale süresini iyileştirilmektedir.
Kamera ile uzaktan izleme
Test numunesi test cihazına bağlı bir kamera aracılığıyla anlık olarak mobil telefonlardan izlenebilmektedir.
Mobil cihazlarla ve bilgisayarla iletişim
Testin başlatılma ve durdurulma durumları, sesli uyarı ile birlikte bir mobil telefon numarasına bildirim olarak gönderilmektedir. Birden fazla test cihazının test, işlem ve sayaç değerleri ofisteki bilgisayarlardan Ethernet bağlantısıyla izlenebilmektedir.

Traktör ve Kabin Test Cihazı

ECE R58, R73 ve R93 normları

89/173/EEC ile ilgili test cihazlarında, 200 kN’a kadar kuvvet ve enerji uygulama ile ilgili 4 tip test, 500 mm uzunluğa sahip pistonlarla gerçekleştirilmektedir.

200 kN’a varabilen bir kuvvet ile, malzeme yapısı ve elastisitesi değişken bir numunede pistonu 1mm hareket ettirmek üstün kontrol performansımızdır.

Bağlı bir web kamera ile testi uzaktan izlemek, müşteriler ile belirlenen formatta otomatik rapor oluşturmak, tarih bazlı test klasörleri ve tüm klasör içeriğinin bulut ortamında otomatik saklanması diğer test cihazlarında olan standart özelliklerdendir.

Özellikler

Test tipleri
Adım adım kuvvet artırımı ile manuel kuvvet kontrolü, adım adım konum değişimi ile manuel konum kontrolü, hedef zamanda hedef kuvvet kontrolü ve hedef enerji testleri olmak üzere 4 tip testi desteklemektedir.
Hassas veri kaydı
Kuvvet 1N, piston konumu ve harici ekstensometreler 25 mikrometre (0.025 mm) çözünürlükte 200 Hz ile kaydedilmektedir.
Sıfırlama konumu
Test tipi ve uygulayacak piston seçildikten sonra, veri girişi alanları aktif hale gelmektedir. Piston hızları seçilebilmekte ve CNC tezgahlarda olduğu gibi piston ucu test numunesine dokunarak sıfırlama yapılabilmektedir.
Otomatik analiz ve raporlama
Kuvvet ve konum değerleri integralinden uygulanan enerji kestirilmekte, elastik ve plastik deformasyon ve r oranı hesaplanmaktadır.

Devirme Test Cihazı

ECE R66, R107 ve R111 normları

ile ilgili, N ve O kategorisi araçların 4 bardan az test basıncına sahip tank ve tankerleri ile otobüs tipi ticari taşıtların testinde kullanılmaktadır.

Ağır ve dengesiz yüklerde teleskobik pistonlardaki riskler ve pistonların gömülü olması durumunda gerekecek inşaat kazı çalışmaları göz önüne alınarak tasarımda aracın platformun üzerine çıkabileceği bir rampa tasarlanmıştır.

Proje kapsamında, görev paylaşımlı iş modeli irdelenebilmektedir.

Özellikler

Parçalı platform
6 m ila 15 m arasında uzunluğu bulunan platform yekpare yada parçalı üretilmekte ve hidrolik pistonlarca tahrik edilmektedir. Platformun parçalı tasarımı durumunda, platform parçalarının gerek bağımsız gerekse senkron hareketi için ilgili hidrolik düzenlemeler dikkate alınmıştır.
Eğim sensörleri
Kablosuz sensörler ile eğim açısı anlık olarak izlenebilmekte, hızlı kamera videosuna eğim sensör açı değerleri ve zaman damgası eklenebilmektedir.

Dinamik Test Cihazı

ECE R16 normu kapsamında

çarpışma anında emniyet kemerinin dinamik kilitleme konumu, geri sarıcı ömrü ile kilitleme kuvveti belirleme ve dayanım testlerini gerçekleştirmektedir.

Hibrit yapısı ile 3 tip testi aynı mekanik yapı, yazılım arayüzü ve elektrik sistemi ile gerçekleştirebilmektedir.

Özellikler

İvme kontrolü (Jerk)
Servo sistemlerde uygulanan konum ve hız kontrolünün üzerinde, kontrol sistemi bu norm kapsamında belirtilen ivme değerlerine belirli sürede (sabit jerk) rampalı ulaşmaktadır.
10 kHz hassas veri kaydı
1 mikron hassasiyetindeki konum ve ivme ve değerleri 0.1 ms’de bir (10 kHz) kaydedilmektedir. Kayıt önce kontrolcü belleğinde saklanmakta, test sonunda otomatik olarak PC ortamına alınmaktadır ve işlem yoğunluğundan etkilenmemektedir. Donanımlar arası veri iletişim kesinti riskleri ortadan kaldırılmıştır.
ISO 17025 desteği ve dijital özellikler
Test başlangıcında ISO 17025’i desteklemek üzere, her test için tarih bazlı özel bir klasör oluşturulmaktadır. Bu klasörde hedef test değerleri, test operatörü, katılımcılar gibi test girdileri, servo konum, ivme ve sensör verilerinden oluşan test sonuçları, eksen ve sensör kalibrasyon değerleri MS Excel dosyaları olarak saklanmaktadır. Test sonunda sensör verileri analiz edilerek otomatik rapor hazırlanmakta, email ile yetkililere otomatik iletilmektedir. Bu işlevler, operatör raporlama iş yükünü ve yetkinliğini kolaylaştırmaktadır.

Enerji Dağılım ve Çarpma Test Cihazı

ECE R21 ve R25 normları

ile ilgili enerji dağılım test cihazlarında, serbest düşme, kızak destekli serbest düşme ve akışkan tahrikli pandelum olmak üzere 3 topoloji tipi bulunmaktadır.

Serbest düşme topolojilerinde, çarpmanın hemen sonrasında kısa süreli sürtünme, sonra tepkime ve ikinci vuruş olasıdır ve hız ölçümü tam olarak hesaplanamamaktadır.

TMEX'in geliştirdiği pandelum tipi çarpma test cihazlarında yalnızca tek noktadan itki gerçekleşmektedir. Çarpma hızı, milisaniye bazında gerçek, doğru ve hassas olarak ölçülebilmektedir.

Özellikler

CFC 1000 filtre
İlgili normlarda 2 ivmeölçerden en az 10 kHz veri toplanması ve CFC1000 sinyal filtresi ile filtrelenmesi gerektiği belirtilmiştir. Değişken parametreli, çevrim yinelemeli olan bu filtre yazılımda analiz aşamasında kullanılmaktadır.
Hız ölçümü
Kol yapısı merkezinde kullandığımız yüksek çözünürlüklü enkoder ve hızlı sayıcı giriş modülleriyle milisaniye bazında hız ölçülmektedir.
Otomatik raporlama
Geliştirdiğimiz yazılımda ham sensör verileri bu özel sinyal filtreden geçirilmekte, operatör müdahalesi olmadan otomatik rapor hazırlanmakta ve çarpma ivmelerinin normda belirtilen 80g’yi aşması ve süreleri değerlendirilmektedir.
İtki kuvveti
Çarpma noktasındaki 24.1 ± 0.8 km / saat hıza ulaşabilmek için, pnömatik tahrik tercih edilmektedir. Merkezi pnömatik sistemdeki hava debisi değişikliklerinden etkilenmemesi için ön dolum tankı, valf tepki sürelerinden etkilenmemesi için hızlı tepki valfler kullanılmaktadır. Taşıma kolunun ilk açısı, çarpma sırasındaki konumu ve toplamda süpürülen açı, kol boyu, ön dolum tankı hacmi, dolum sonrası basınç, ilk itki silindir ölçüleri, hortum kalınlıları ile aktarılan toplam enerji arasında diferansiyel ve temel akışkan denklemleri ile tanımlı karmaşık bir biçimde formüle edilmektedir. Geliştirdiğimiz yazılım ve seçtiğimiz kolay kullanımlı elektronik donanımlarla yüksek doğrulukta bu hıza ulaşmak mümkündür.

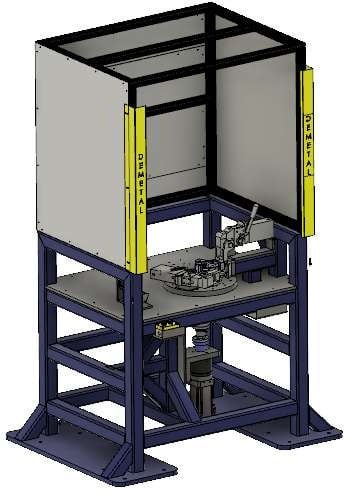

Titreşim Test Cihazı

DIN 45678 normu

gibi tireşim ömrü ölçümü gerektiren durumlarda araç koltukları, cıvatalı bağlantı olan otomotiv parçaları ve rezonans frekansının belirlenmesi gereken parçalar üzerinde kullanılmaktadır.

Rezonans frekansı belirleme ve titreşim ömür testi olmak üzere 2 test tipi bulunmaktadır.

Dokunmatik ekran üzerinden hedef sabit frekans, çalışma süresi, gözle kontrol peryodu, rezonans testleri için frekans eğrisi girilmektedir. Yazılım, tabla ve numune üzerindeki ivmeölçer verilerini kaydetmektedir.

Özellikler

Akustik sensörler
Opsiyonel olarak akustik sensörler eklenebilmektedir. Yaşlanma süresine göre ses düzeyi, tabla bağlantılarının gevşeme durumu yada rezonans frekansı belirlenmektedir.
Mobil cihazlarla erişim
Çalışma başladı ve durdu sinyalleri için mobil telefona bildirim sağlanmaktadır. Testin durumu, test cihazına bağlı bir kamera aracılığıyla anlık olarak mobil telefonlardan izlenebilmektedir.
